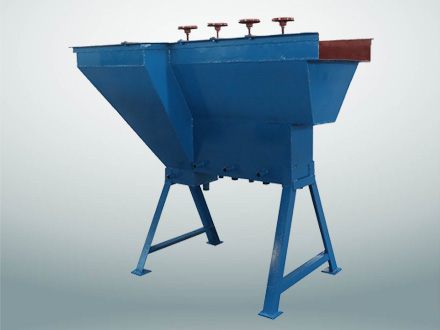

水力分级机

设备简介：水力分级机又称典瓦型水力分级机，是利用筛板造成干涉沉降条件的设备，优点是构造简单，不需要动力，与机械搅拌式水力分级机比较，轻便小巧，便于配置.可以根据选厂处理能力的不同，制成四室，六室，八室等不同的规格，这种分级机在中小型选矿厂应用较多，该设备用于选别2.5-1.5mm的铁，钨，锡，金等和有色，黑色金属矿山使用。

应用领域：铁、钨、锡、金等和有色、黑色金属矿山使用。
设备优势：筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。

工作原理：水力分级是矿粒在水中按沉降速度差，将粒度范围宽的混合粒群，分为若干粒度范围窄的粒群。而分级过程是按它们在水中的不同运动速度进行分级，此时大而轻和小而重的矿粒具有相同的沉降速度，因而组成一个粒度级别。所以水力分级时不仅按粒度，同时也按比重进行分级，用来进行分级的设备。
筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。 中间管是排矿用，边上那个管子是用于清洗用。
矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小，由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。

产品型号：

型号 Model	粒度Feeder size(mm)	浓度Density(%)	上升水压pressure (kg/cm2)	处理量Capacity (t/h)	外型尺寸Dimension Size (mm)
LZ240×240	0—3	20~26	150~200	5—8	1818/1138/1680
LZ200×200	0-3	20~26	150~200	4-5	1650/1100/1600
