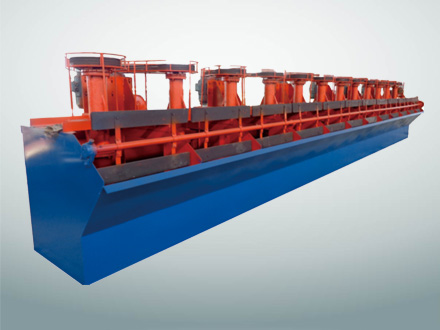

自吸式浮选机

设备简介：浮选机由电动机三角带传动带动叶轮旋转，产生离心作用形成负压，一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆与药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度，控制液面，使有用泡沫被刮板刮出。

应用领域：大、中型浮选厂的粗选和扫选作业

适用物料：有色金属、黑色金属和非金属矿物

设备优势：1、叶轮直径小，转速低，安装深度浅，电耗较低；
2、叶轮与定子（图5-5-14、之间有较大间隙。矿粒对二者的磨损减小。定子为带有椭圆孔的圆筒，可使空气与矿浆混合和分散，故又称为分散器；
3、定子的高度比叶轮低，叶轮在定子下露出一段，这有利于矿浆搅拌和循环；
4、定子的伞形带孔分散罩用作稳定器，可使叶轮产生的涡流与泡沫层隔开，以便矿浆面保持平稳，并有利于实行自动控制；
5、吸气量较大，并可在0.1~1㎥/㎡·min范围内调整充气量；
6、在槽底上方有一假底，矿浆可在二者之间流过，并通过导流管进行循环，因此可使矿浆以固定的路线进行下部大循环（图5-2-14、，亦可使叶轮浸入矿浆的深度减小，并增大充气量，使起泡得以充分弥散；
7、搅拌程度适中，固体颗粒悬浮良好，不沉槽，停车不用放矿。

工作原理：在叶轮旋转时，便在竖筒和导流管内产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化起泡上升至泡沫层，单边或双边刮出即为泡沫产品。

产品型号：

型号	有效容积 (m3)	处理能力 (m3/min)	叶轮直径 (mm)	叶轮转数 (r.p.m)	搅拌用电机功率 (Kw)	刮板电机功率 (Kw)	单槽重量 (kg)
LZSF-0.37	0.37	0.2-0.4	300	352-442	1.5	0.55	470
LZSF-0.7	0.7	0.3-1.0	350	336	3	1.1	970
LZSF-1.2	1.2	0.6-1.2	450	312	5.5	1.1	1400
LZSF-2.8	2.8	1.5-3.5	550	280	11	1.5	2120
LZSF-4	4	2-4	650	235	15	1.5	2600
LZSF-6	6	3-6	760	191	30	2.2	3000
LZSF-8	8	4-8	760	191	30	1.5	4292
LZSF-16	16	5-16	850	169-193	45	1.5	7415
LZSF-20	20	5-20	730	186	30×2	1.5	9823
